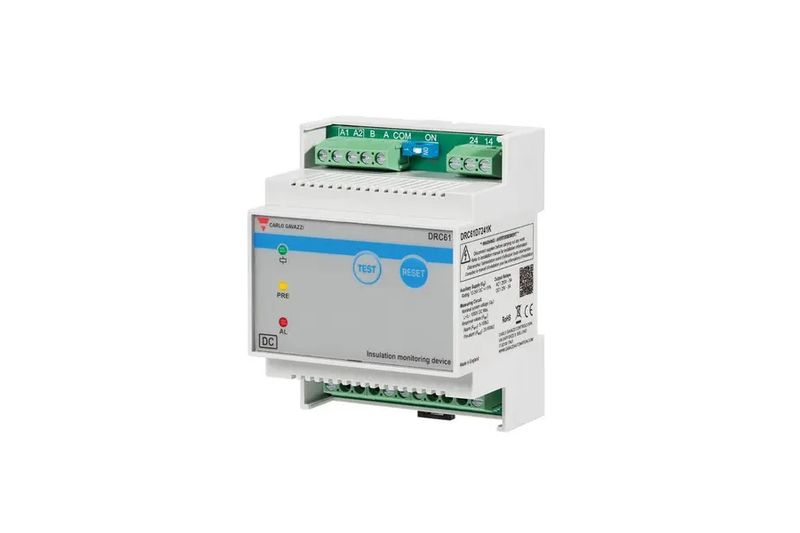

Вайд-Бул представя новото специализирано устройство за непрекъснат мониторинг на изолационното съпротивление (Insulation Monitoring Device - IMD) в DC системи с високо напрежение DRC61 на Carlo Gavazzi.

Проектиран да изпълни изискванията на зарядните станции за бързо зареждане на електромобили (DC Fast Chargers) тип Mode 4, DRC61 предлага директна работа в незаземени (IT) мрежи с напрежение до 1000 V DC (със стойности на постоянно допустимо натоварване до 1100 V DC), без да изисква сложни външни адаптери или спомагателни напреженови модули.

При постояннотоковите зарядни архитектури (CCS и CHAdeMO) сигурността на оператора и превозното средство зависи от пълната електрическа изолация между захранващите линии и защитното заземяване (PE). DRC61 осигурява двупосочно непрекъснато управление на съпротивлението спрямо PE както за положителния (DC+), така и за отрицателния (DC-) проводник.

Оптимизиран дизайн без външни адаптери

За разлика от масовите алтернативи на пазара, които изискват допълнителни напреженови разделители (High-Voltage Adapters), DRC61 интегрира високоволтовия измервателен вход директно в своя компактен корпус за монтаж на DIN шина. Това драстично намалява физическото пространство в таблото, оптимизира окабеляването и намалява точките на потенциален дефект.

Превантивна диагностика и гъвкаво прагово управление

Устройството разполага с две отделно конфигурируеми релета (SPST изходи) с фабрично зададени прагове за реакция:

• Предаларма (500 kΩ) – сигнализира за постепенно разграждане на изолацията (напр. поради проникване на влага, замърсяване или стареене на кабелите), позволявайки на оператора да планира превантивна поддръжка без прекъсване на услугата;
• Аларма (100 kΩ) – реагира при внезапни критични дефекти или къси съединения, осигурявайки незабавно изключване на захранващата верига за безопасност на потребителя.

Мониторинг на напрежението и функция Fail-Safe

Освен изолацията, DRC61 извършва непрекъснат анализ на работното напрежение в мрежата, следейки за състояния на пренапрежение и ниско напрежение. При отпадане на спомагателното захранване или вътрешен дефект, релейните изходи преминават в безопасно състояние (De-energised/ Fail-Safe), гарантирайки пълна защита.

Технически характеристики:

• Тип мрежа: незаземени DC системи (IT мрежи);
• Номинално DC напрежение: до 1000 V DC (максимално допустимо: 1100 V DC);
• Измервани величини: изолационно съпротивление (DC+/PE и DC-/PE), системно напрежение;
• Заводски прагове: 500 kΩ (предаларма)/100 kΩ (аларма) – напълно конфигурируеми;
• Комуникационен протокол: RS485 Modbus RTU (дистанционна телеметрия, настройка и регистър на грешки);
• Сигнални изходи: 2 x SPST релейни изхода (предаларма/аларма);
• Контролни функции: локални и дистанционни бутони/команди Test & Reset + LED индикация;
• Съвместимост със стандарти: CCS (Combined Charging System) и CHAdeMO;
• Сертификати за безопасност: UL Listed съгласно UL 2231-1 и UL 2231-2; CE съвместимост.

Приложение

DRC61 е проектиран да функционира в перфектна синергия с DC електромерите на Carlo Gavazzi (като серията DCM1), изграждайки завършена архитектура за измерване и безопасност в следните области:

• DC зарядни станции Mode 4 – бързи и супербързи зарядни инфраструктури за леки и товарни електромобили;
• Батерийни системи за съхранение на енергия (BESS) – мониторинг на безопасността на високопроводящи батерийни блокове;
• Промишлени DC микромрежи (DC Microgrids) – осигуряване на галванична и изолационна безопасност при локално производство и разпределение на DC ток.

"С пускането на DRC61 ние предоставяме на OEM производителите и системните интегратори ориентирано към бъдещето решение. Отговаряйки на нуждите от по-високо напрежение, компактни размери и дигитална Modbus интеграция, Carlo Gavazzi затвърждава позицията си на ключов технолог в глобалния преход към декарбонизация и електромобилност", коментира Франческо Ведана, продуктов мениджър в Carlo Gavazzi.

Повече информация вижте тук.
